Oświetlenie hali produkcyjnej – jak dobrać światło dzienne i lampy LED?

Odpowiednie oświetlenie hali produkcyjnej wpływa na bezpieczeństwo pracy, dokładność wykonywanych czynności i koszty eksploatacji budynku. W dużych obiektach przemysłowych nie wystarczy jednak zamontować opraw o dużej mocy. Dobry projekt oświetlenia hali powinien uwzględniać zarówno dostęp do naturalnego światła dziennego, jak i sztuczne źródła światła, które zapewniają stabilne warunki niezależnie od pogody i pory dnia.

Jednym z najskuteczniejszych rozwiązań jest połączenie świetlików dachowych z odpowiednio rozmieszczonymi oprawami LED. Takie podejście pozwala ograniczyć czas pracy oświetlenia elektrycznego, poprawić równomierność doświetlenia dużych powierzchni i dostosować warunki świetlne do wymagań poszczególnych stanowisk.

Projekt oświetlenia hali – od czego zacząć?

Projekt oświetlenia hali produkcyjnej powinien wynikać z funkcji obiektu i rodzaju wykonywanej pracy. Inne warunki będą potrzebne w magazynie wysokiego składowania, inne przy stanowiskach montażu precyzyjnego, a jeszcze inne w hali warsztatowej.

Podczas projektowania oświetlenia należy przeanalizować kilka podstawowych zagadnień:

• Wymiary i wysokość hali. Im większa kubatura, tym większe znaczenie mają rozmieszczenie opraw, ich charakterystyka świetlna i sposób doprowadzania światła dziennego.
• Rodzaj wykonywanych czynności. Praca wymagająca rozpoznawania drobnych detali potrzebuje innych parametrów oświetlenia niż komunikacja wewnętrzna czy składowanie towarów.
• Układ stanowisk i wyposażenia. Regały, maszyny oraz konstrukcje wsporcze mogą tworzyć zacienione strefy.
• Dostęp do światła naturalnego. Należy uwzględnić istniejące okna, naświetla i możliwość zastosowania świetlików dachowych.
• Koszty eksploatacyjne. Istotne są nie tylko zużycie energii, ale również konserwacja instalacji, trwałość opraw i wymagania dotyczące sterowania.

Już na etapie koncepcji warto rozpatrywać oświetlenie naturalne i elektryczne jako jeden system. Pozwala to uniknąć sytuacji, w której niezależnie zaprojektowane rozwiązania nie wykorzystują w pełni swojego potencjału.

Naturalne oświetlenie hal przemysłowych – dlaczego warto wykorzystać dach?

W obiektach o dużej powierzchni dostęp do światła dziennego przez okna elewacyjne bywa ograniczony. Nawet duże przeszklenia ścienne nie zawsze zapewniają odpowiednie doświetlenie centralnej części budynku, zwłaszcza gdy pomiędzy elewacją a stanowiskami pracy znajdują się wysokie regały lub urządzenia.

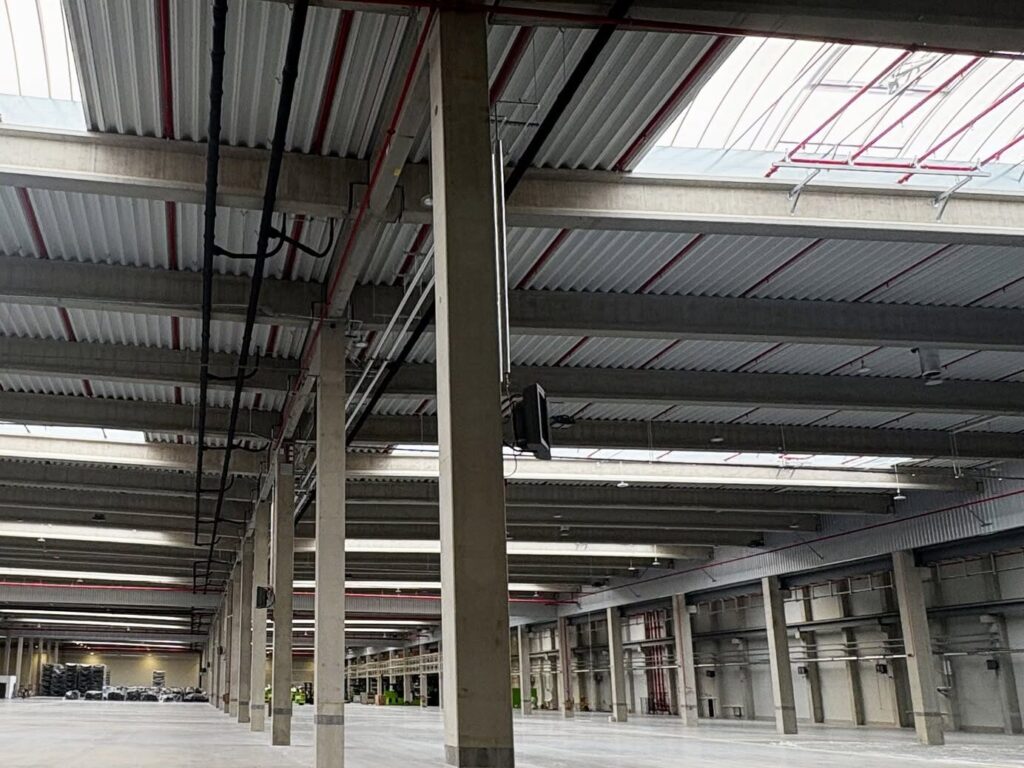

Dlatego naturalne oświetlenie hal przemysłowych często projektuje się z wykorzystaniem naświetli umieszczonych w połaci dachowej. Światło dociera wówczas do wnętrza od góry, co umożliwia doświetlenie obszarów oddalonych od ścian zewnętrznych.

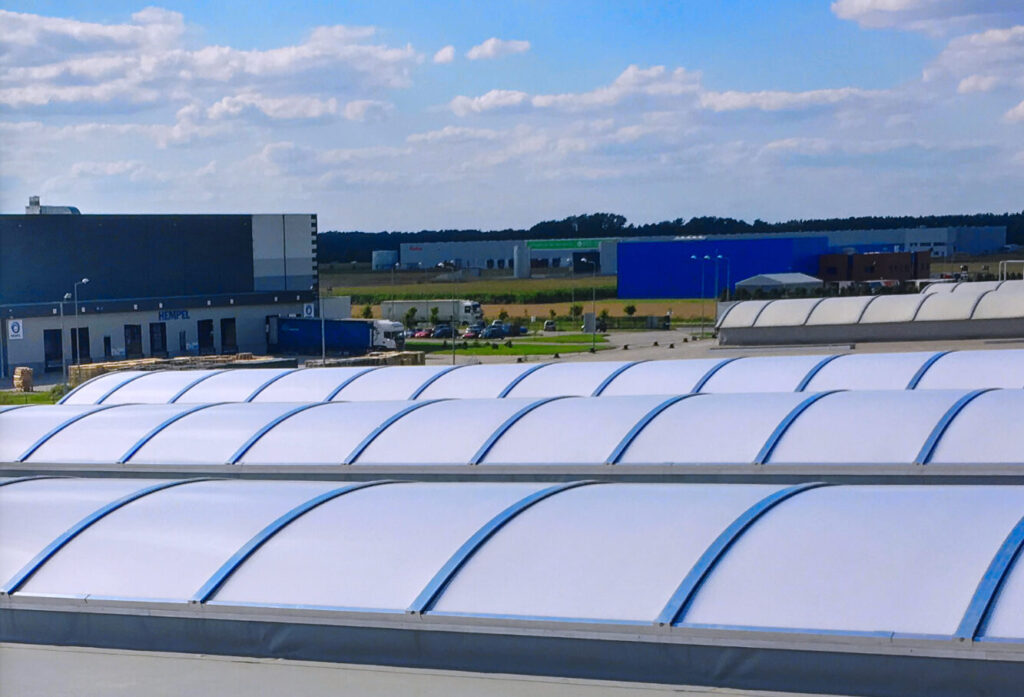

Szczególnie praktyczne są świetliki dachowe łukowe, które mogą tworzyć długie pasma świetlne biegnące wzdłuż hali. Ich modułowa konstrukcja ułatwia dostosowanie długości przeszklenia do geometrii dachu oraz planowanego rozkładu stanowisk pracy.

W rozwiązaniach przemysłowych konstrukcję takich świetlików wykonuje się często z profili aluminiowych, natomiast wypełnienie stanowi poliwęglan komorowy. W zależności od grubości, barwy i budowy płyt materiał może zapewniać różny poziom przepuszczalności światła oraz izolacyjności cieplnej.

Świetliki dachowe a równomierność oświetlenia hali

Sama powierzchnia przeszklenia nie przesądza o jakości doświetlenia. Równie ważne są liczba i rozmieszczenie pasm świetlnych, wysokość obiektu, współczynnik przepuszczalności światła oraz właściwości powierzchni wewnętrznych.

Jedno szerokie pasmo umieszczone centralnie może zapewniać dobre warunki w części hali, ale pozostawiać niedoświetlone obszary po bokach. W innych przypadkach korzystniejszy okaże się układ kilku węższych świetlików rozmieszczonych w regularnych odstępach.

Projektant powinien przeanalizować rozkład światła na płaszczyznach roboczych, a nie jedynie udział przeszkleń w powierzchni dachu. Należy też pamiętać, że większa ilość wpadającego światła nie zawsze oznacza lepsze warunki. Bezpośrednie promieniowanie słoneczne może powodować olśnienie, nadmierne kontrasty i przegrzewanie wybranych stref.

Oświetlenie LED hali produkcyjnej – kiedy jest niezbędne?

Nawet dobrze zaprojektowane świetliki nie zastąpią całkowicie oświetlenia elektrycznego. Ilość światła dziennego zmienia się w ciągu roku, a niektóre procesy przemysłowe wymagają utrzymania określonych parametrów przez całą zmianę roboczą.

Oświetlenie LED hali produkcyjnej powinno zatem zapewniać wymagane warunki wtedy, gdy światło naturalne jest niewystarczające. Technologia LED umożliwia precyzyjny dobór strumienia świetlnego, rozsyłu światła i sposobu sterowania.

W obiektach przemysłowych spotyka się między innymi:

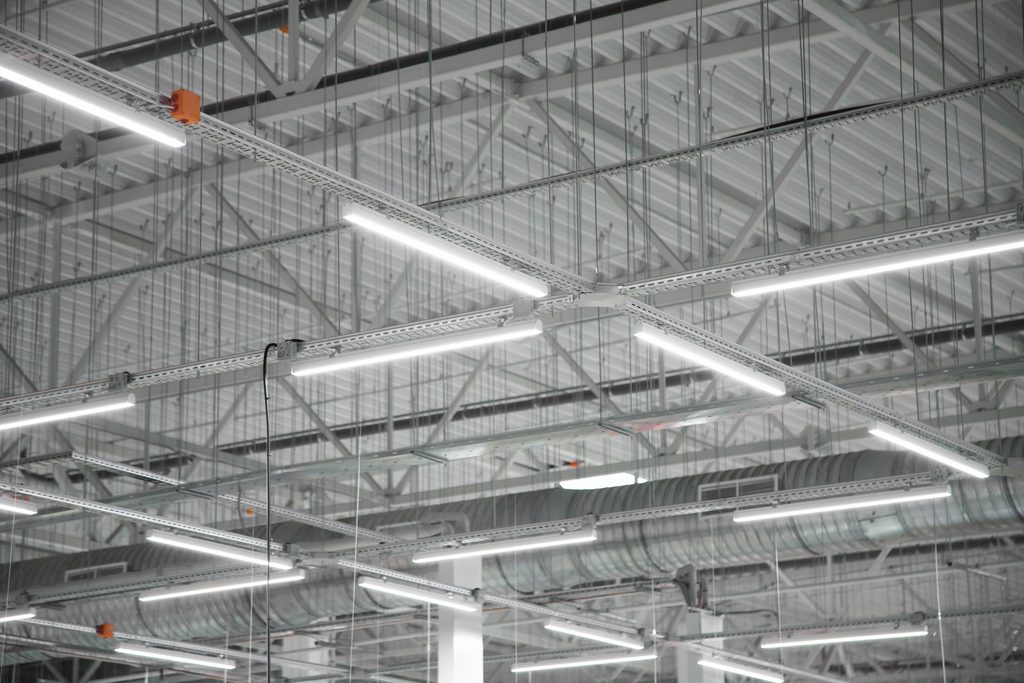

• Lampy typu high bay, przeznaczone przede wszystkim do montażu na znacznych wysokościach. Sprawdzają się w otwartych przestrzeniach produkcyjnych i magazynowych.
• Oprawy liniowe LED, wykorzystywane między innymi nad ciągami komunikacyjnymi, liniami montażowymi i określonymi obszarami roboczymi.
• Lampy przemysłowe LED o podwyższonej szczelności, stosowane tam, gdzie występują pył, wilgoć lub szczególne warunki środowiskowe.
• Oświetlenie stanowiskowe, uzupełniające światło ogólne przy czynnościach wymagających większej precyzji.

Wybierając lampy do hali, należy zwrócić uwagę nie tylko na ich moc, lecz przede wszystkim na skuteczność świetlną, rozsył światła, możliwość ograniczenia olśnienia i warunki eksploatacji.

Nowoczesne oprawy LED mogą współpracować z czujnikami obecności i natężenia oświetlenia. Dzięki temu sztuczne źródła światła pracują z mocą dostosowaną do rzeczywistych potrzeb.

Świetliki dachowe czy oświetlenie LED? Porównanie rozwiązań

Naturalne i sztuczne oświetlenie nie są rozwiązaniami konkurencyjnymi. Pełnią różne funkcje, dlatego ich połączenie zwykle daje większe możliwości niż stosowanie tylko jednego systemu.

Kryterium	Świetliki dachowe	Oprawy LED
Dostępność światła	Zależna od pory dnia i warunków atmosferycznych	Niezależna od światła dziennego przy zapewnionym zasilaniu
Zużycie energii do świecenia	Nie wymagają energii elektrycznej do przepuszczania światła	Pobierają energię podczas pracy
Regulacja natężenia	Ograniczona, zależna od warunków i zastosowanych osłon	Możliwa dzięki układom sterowania
Zastosowanie	Doświetlenie ogólne wnętrza	Oświetlenie ogólne, miejscowe i stanowiskowe
Najważniejsze ograniczenia	Zmienność światła, potencjalne zyski ciepła i olśnienie	Koszty energii oraz konieczność konserwacji instalacji

W praktyce optymalne oświetlenie hali polega na wykorzystaniu światła dziennego wszędzie tam, gdzie pozwala na to funkcja budynku, oraz uzupełnianiu go instalacją elektryczną.

Taki układ jest szczególnie korzystny w obiektach użytkowanych w ciągu dnia. W halach pracujących całodobowo korzyści z naświetli zależą od udziału zmian dziennych, lokalnych warunków i sposobu sterowania oprawami.

Oświetlenie hali produkcyjnej – wymagania i normy

Jednym z najważniejszych etapów projektu jest określenie parametrów oświetlenia wymaganych na poszczególnych stanowiskach pracy.

Podstawowym dokumentem odniesienia dla oświetlenia miejsc pracy we wnętrzach jest PN-EN 12464-1:2022-01. Norma określa wymagania dotyczące ilościowych i jakościowych parametrów światła, uwzględniając charakter wykonywanych czynności.

Podczas oceny instalacji uwzględnia się między innymi:

• utrzymywane natężenie oświetlenia na obszarze zadania wzrokowego;
• równomierność rozkładu światła;
• ograniczenie olśnienia;
• oddawanie barw;
• odpowiednie oświetlenie otoczenia stanowiska pracy.

Jakie natężenie oświetlenia jest wymagane w hali?

Nie istnieje jedna wartość natężenia oświetlenia odpowiednia dla każdej hali produkcyjnej. Wymagane parametry zależą od charakteru pracy, dokładności wykonywanych czynności i warunków obserwacji.

Przykładowo stanowisko kontroli jakości drobnych elementów może wymagać znacznie wyższego natężenia niż strefa magazynowania materiałów. Projekt oświetlenia hali powinien więc uwzględniać konkretne zadania, a nie wyłącznie przeznaczenie całego budynku.

W analizie światła dziennego pomocna jest także norma PN-EN 17037+A1:2022-02, dotycząca światła dziennego w budynkach. Uwzględnia ona m.in. dostępność światła naturalnego i ocenę olśnienia.

Właściwe oświetlenie hali produkcyjnej powinno spełniać wymagania dla stanowisk pracy przy uwzględnieniu zmienności światła dziennego. Dlatego obliczenia oświetlenia elektrycznego należy wykonać również dla sytuacji, w której udział światła naturalnego jest niewielki lub zerowy.

Jak połączyć świetliki dachowe z oświetleniem LED?

Największe możliwości ograniczenia zużycia energii pojawiają się wtedy, gdy instalacja elektryczna reaguje na ilość dostępnego światła naturalnego.

Przykładowo w hali produkcyjnej wyposażonej w pasma świetlne oświetlenie LED może pracować z różną mocą w zależności od warunków zewnętrznych. Gdy przez dach dociera wystarczająco dużo światła, układ sterowania ogranicza strumień świetlny opraw w odpowiednich strefach.

Przy zachmurzeniu lub pod koniec dnia moc opraw stopniowo wzrasta, aby utrzymać zaprojektowane warunki pracy.

Takie rozwiązanie wymaga jednak właściwego podziału instalacji na strefy. Lampy umieszczone bezpośrednio pod świetlikami mogą wymagać innego sterowania niż oprawy znajdujące się w głębi obiektu.

Ważne jest również prawidłowe rozmieszczenie czujników. Nieodpowiednio dobrany punkt pomiarowy może powodować niepotrzebne rozjaśnianie lub przyciemnianie opraw, a w rezultacie nierównomierne oświetlenie stanowisk.

Zastosowanie energooszczędnych opraw LED wraz z automatyką wykorzystującą światło dzienne pozwala zmniejszać pobór energii. Skala oszczędności zależy jednak od konkretnego projektu i rzeczywistego sposobu użytkowania budynku.

Jak dobrać świetliki dachowe do hali przemysłowej?

Dobór świetlików wymaga uwzględnienia nie tylko oczekiwanego efektu doświetlenia, lecz także parametrów konstrukcyjnych i cieplnych dachu.

Powierzchnia i rozmieszczenie pasm świetlnych

Świetliki powinny być rozmieszczone w sposób umożliwiający możliwie równomierne wykorzystanie światła dziennego. Znaczenie ma zarówno szerokość poszczególnych pasm, jak i ich długość oraz odstępy pomiędzy nimi.

W przypadku hal magazynowych wysokie regały mogą wpływać na dystrybucję światła, dlatego układ świetlików warto skoordynować z rozmieszczeniem wyposażenia. W hali produkcyjnej szczególną uwagę należy zwrócić na strefy, w których wykonywane są czynności wymagające dobrej widoczności.

Parametry poliwęglanu i izolacyjność cieplna

Poliwęglan wielokomorowy jest często stosowany w konstrukcjach świetlików łukowych ze względu na niewielką masę i możliwość kształtowania zakrzywionych przekryć.

Dobierając materiał, należy analizować jego przepuszczalność światła, charakterystykę rozpraszania oraz współczynnik przenikania ciepła. Znaczenie mają również odporność na obciążenia śniegiem i wiatrem oraz właściwa konfiguracja całej konstrukcji.

Im większa powierzchnia naświetli, tym ważniejsza staje się równowaga pomiędzy doświetleniem a ochroną cieplną budynku.

Możliwość wentylacji

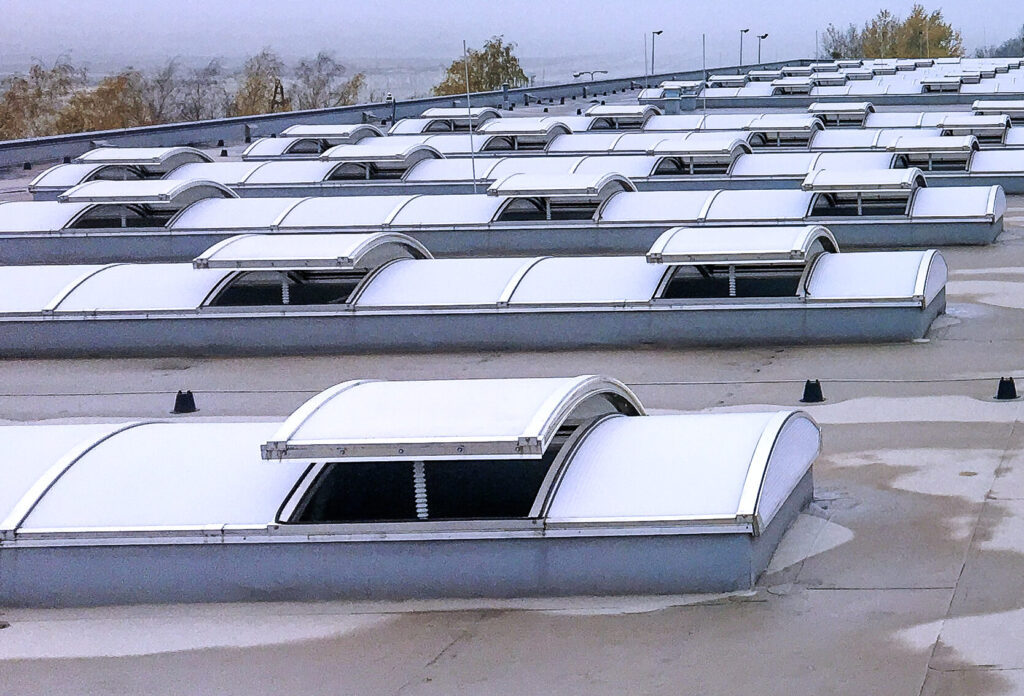

Niektóre pasma świetlne można wyposażyć w otwierane skrzydła przewietrzające, obsługiwane przez siłowniki elektryczne.

Takie rozwiązanie umożliwia wykorzystanie elementów dachowych zarówno do oświetlenia wnętrza, jak i wspomagania wentylacji naturalnej. Nie zastępuje jednak automatycznie instalacji wentylacyjnej wymaganej dla konkretnego procesu technologicznego.

Najczęstsze błędy w projektowaniu oświetlenia hal produkcyjnych

Problemy z oświetleniem nie zawsze wynikają z niewystarczającej liczby lamp lub świetlików. Często ich przyczyną jest brak wspólnej koncepcji dla całego budynku.

Do najczęstszych błędów należą:

1. Projektowanie wyłącznie oświetlenia elektrycznego. Pominięcie potencjału światła dziennego może oznaczać wyższe koszty użytkowania obiektu.
2. Niewłaściwe rozmieszczenie naświetli. Duża powierzchnia przeszkleń nie gwarantuje równomiernego doświetlenia wszystkich stanowisk.
3. Dobór opraw wyłącznie na podstawie mocy. Liczą się również rozsył światła, skuteczność świetlna i dopasowanie do wysokości montażu.
4. Nieuwzględnienie zmian wyposażenia hali. Nowa linia produkcyjna lub regały mogą zmienić warunki oświetleniowe.
5. Brak automatyki sterowania. Nawet dobre oświetlenie LED może niepotrzebnie zużywać energię, gdy pracuje pełną mocą mimo wystarczającego światła dziennego.
6. Pomijanie warunków cieplnych. Zbyt duże przeszklenia, bez odpowiedniego doboru materiałów, mogą zwiększać ryzyko przegrzewania wnętrza.

Dobry projekt oświetlenia hali powinien uwzględniać cały okres eksploatacji budynku. Dotyczy to zarówno nowej inwestycji, jak i modernizacji istniejącego obiektu.

FAQ – najczęstsze pytania o oświetlenie hal

Czy świetliki dachowe mogą zastąpić lampy LED w hali produkcyjnej?

Świetliki mogą zapewnić znaczną część oświetlenia w ciągu dnia, ale nie gwarantują stałego natężenia światła. Dlatego w halach produkcyjnych konieczne jest również odpowiednio zaprojektowane oświetlenie elektryczne, szczególnie dla pracy nocnej i przy ograniczonym dostępie do światła dziennego.

Jakie oświetlenie do hali magazynowej sprawdzi się najlepiej?

Wybór zależy od wysokości składowania, układu regałów i rodzaju wykonywanych czynności. W wysokich magazynach często stosuje się oprawy LED o odpowiednio dobranym rozsyle światła, natomiast świetliki dachowe mogą zapewniać dodatkowe doświetlenie stref użytkowanych w dzień.

Czy świetliki dachowe ograniczają zużycie energii elektrycznej?

Tak, mogą ograniczać zapotrzebowanie na oświetlenie sztuczne, szczególnie przy zastosowaniu czujników światła dziennego i regulacji mocy opraw. Rzeczywiste oszczędności zależą od powierzchni naświetli, czasu użytkowania budynku i sposobu sterowania instalacją.

Czy większa liczba świetlików zawsze oznacza lepsze oświetlenie?

Nie. Nadmierna powierzchnia przeszkleń może powodować olśnienie i zwiększać zyski ciepła. Znacznie ważniejsze jest właściwe rozmieszczenie świetlików, dobór parametrów przekrycia i uwzględnienie geometrii wnętrza.

Podsumowanie – jakie oświetlenie hali produkcyjnej wybrać?

Efektywne oświetlenie hal produkcyjnych powinno łączyć dwa elementy: maksymalne racjonalne wykorzystanie światła dziennego oraz instalację elektryczną zapewniającą stabilne warunki pracy.

Świetliki dachowe umożliwiają doświetlenie dużych powierzchni od góry, również w miejscach oddalonych od elewacji. Z kolei nowoczesne oświetlenie LED pozwala precyzyjnie dostosowywać warunki świetlne do potrzeb poszczególnych stanowisk.

Ostateczny wybór powinien wynikać z obliczeń oświetleniowych, warunków technicznych budynku i analizy kosztów eksploatacji. Najkorzystniejszy projekt nie musi oznaczać największej liczby lamp ani największej powierzchni świetlików, lecz ich odpowiednio dobrane proporcje.
